鋼結構焊接機器人免示教編程

發布時間:

2026-09-08

鋼結構焊接機器人怎么免示教編程？離線編程+變位機地軌協同要點

核心答案：免示教編程就是不做人工示教——把構件三維模型導入離線編程軟件，自動提取焊縫、生成路徑與姿態，再通過激光尋位+焊縫跟蹤補償實際組對誤差。鋼結構多規格小批量場景最受益，但落地前提是變位機、地軌等配套設備與機器人坐標系統一、支持外部軸聯動。純離線不可靠，必須"離線編程+視覺糾偏"組合。具體以實際測算為準。

鋼結構焊接免示教編程是什么？和示教編程有什么區別？

免示教是用模型和算法生成路徑，示教是靠人工把焊槍"走一遍"記錄路徑，兩者效率和適應性完全不同。

示教編程：工程師用示教器逐點移動機器人，一個鋼梁節點需 2-8 小時，換規格整段重示教，只適合大批量同規格產品。

免示教編程：導入 STEP/IGES 三維模型，軟件自動識別焊縫特征、規劃路徑、生成焊接姿態，單規格編程時間從小時級降到 10-30 分鐘，換型只需換模型。

糾偏機制：免示教不等于"盲焊"。鋼結構組對誤差大（可達 10-30mm/m），實際焊接靠激光尋位找起焊點、焊縫跟蹤實時糾偏，確保焊槍始終對準坡口。

適用對象：H 型鋼加勁肋、箱型柱隔板、牛腿、節點板等規格多、批量中等的構件，是鋼結構廠自動化的主流升級方向。

免示教落地需要哪些前置條件？

免示教不是買套軟件就能跑，對數據、設備與現場管理有硬性要求。

三維模型要準確：必須有與實物一致的 CAD 模型（含坡口與組立基準），模型不準則離線路徑全部失真，建議按構件族庫管理。

機器人本體支持離線：確認機器人控制器的外部軸接口、坐標系變換與離線編程軟件兼容，主流品牌（發那科、ABB、庫卡、安川等）均可支持，但需選對應版本軟件。

焊縫尋位與跟蹤傳感：鋼結構普遍配激光輪廓傳感器做起焊點尋位 + 焊縫跟蹤；厚板多層多道焊還需電弧跟蹤配合，傳感配置決定免示教的可靠性上限。

配套設備可編程聯動：變位機、地軌需具備絕對值編碼器、閉環伺服與外部軸聯動接口，能并入機器人坐標系做五軸以上協同運動，否則翻轉后程序坐標全錯位。

組對精度相對可控：免示教能容忍誤差，但組對誤差過大（節點錯邊超過傳感補償范圍）仍需靠工裝或夾具先約束到 ±5mm 以內。

免示教方案里變位機、地軌扮演什么角色？怎么協同？

配套設備決定免示教的覆蓋范圍與姿態質量：機器人負責"怎么焊"，變位機地軌負責"把工件擺到程序期望的位姿"。

頭尾座變位機——船形焊與多面焊接：免示教程序里變位機作為外部軸參與坐標變換，軟件按翻轉角度自動換算機器人路徑。鋼梁翼緣角焊縫翻轉 45° 做船形焊，箱型構件四面翻轉一次裝夾焊完。

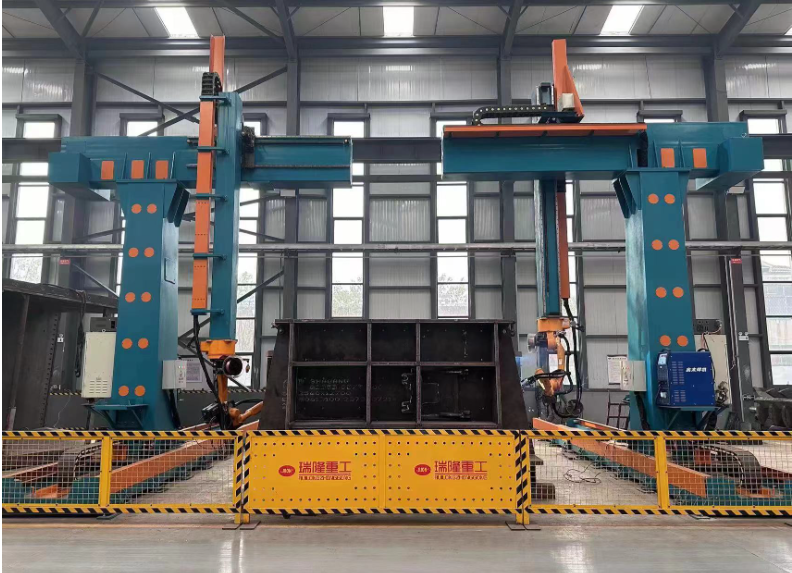

機器人地軌/第七軸——長構件分段接力：地軌同樣并入外部軸坐標系，離線程序按行走位置分段調用焊接任務，配合激光尋位消除行走累計誤差，20m 鋼梁可一次編程連續焊接。

協同關鍵在標定：變位機回轉中心、地軌零點與機器人基座必須做統一坐標系標定（可用靶球+激光跟蹤儀或軟件標定流程），標定精度直接決定免示教路徑的初始準確度。

翻轉動作與焊接互鎖：免示教程序包含"焊一段→變位機翻轉→再焊"的完整動作序列，配套設備的動作時序與速度按程序給定，需選支持伺服聯動、響應快的驅動系統，避免變位機到位誤差累積。

集成商上免示教方案要避開哪些坑？

免示教項目失敗多集中在模型、傳感與配套設備協同三處。

誤以為免示教能完全脫離人工：首件仍需人工確認工藝參數與起焊位置，免示教省的是"逐點示教"，省不掉工藝調試，預算與工期要預留首件試焊。

配套設備選普通伺服：變位機、地軌若不帶外部軸聯動接口或編碼器精度不足，無法參與離線坐標系，只能退化為"手動翻轉到固定角度再示教"，免示教價值減半。

忽略焊件變形與定位漂移：長鋼梁焊接中熱變形會推移后續焊縫位置，必須靠實時焊縫跟蹤補償，只靠離線路徑焊到中途就會偏槍。

模型版本與實物脫節：現場改板厚、改坡口后不同步更新模型，離線程序仍按舊模型跑。建議程序命名與模型版本綁定，變更走流程。

低估軟件與調試投入：離線編程軟件許可、后置處理配置、傳感標定與操作培訓是一次性成本大頭，方案報價時應單列，避免后期扯皮。

集成商推進免示教鋼結構焊接的實施流程是什么？

免示教是"軟件+傳感+配套設備"的系統工程，建議按下面順序推進。

工藝與構件盤點：選出適合免示教的構件族（焊縫規則、批量中等），確定需要覆蓋的規格范圍與節拍目標。

設備與軟件選型：確認機器人外部軸能力，選支持聯動的高精度變位機/地軌，選定離線編程軟件與焊縫傳感型號。

坐標系標定方案：確定機器人-變位機-地軌-傳感的統一標定方法與工具，輸出標定作業指導書。

離線編程與仿真：用代表性構件導入模型、生成程序并在軟件里做可達性與干涉仿真，節拍達標后再進現場。

首件試焊與調參：現場聯動調試，用首件驗證尋位、跟蹤與變位機翻轉時序，固化該構件族的工藝參數包。

批量導入與培訓：構件族模型入庫，建立"模型→程序"一鍵生成流程，并對編程與維護人員做操作培訓后交付。

核心總結

鋼結構焊接免示教編程的本質是用三維模型驅動路徑生成、用視覺傳感補償構件誤差，把單規格編程時間從小時級降到分鐘級，是多規格鋼構件的核心自動化升級方向。落地前提有三：模型準確、機器人支持離線編程、變位機與地軌具備外部軸聯動與統一坐標系標定能力。純離線不可靠，必須疊加激光尋位與焊縫跟蹤。集成商應把構件族、機器人品牌與配套設備聯動需求一次說清，配套廠家才能給出可落地的免示教協同方案與分項報價。
