機器人懸臂怎么選型？負載、回轉精度與桁架/地軌的搭配要點

發布時間:

2026-09-05

機器人懸臂是什么？適合什么場景？

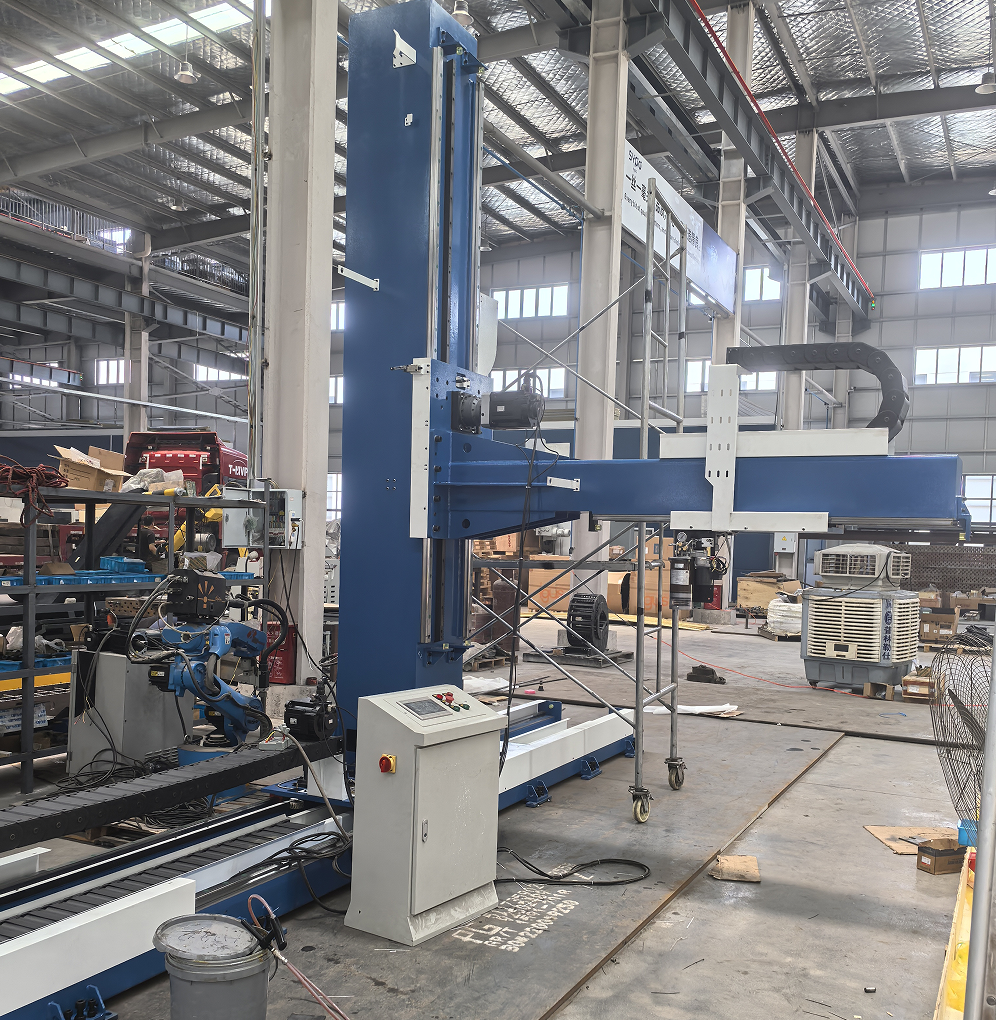

懸臂是一根單側伸出、繞立柱水平回轉的承載梁，機器人安裝在懸臂末端，立柱底部通過回轉支承與驅動系統連接。

典型結構：立柱（固定底座）+ 回轉支承 + 懸臂梁 + 機器人安裝座 + 電纜拖鏈/滑環。

核心價值：一臺機器人繞立柱 180°-360° 回轉，覆蓋 2-4 個工位，替代多臺機器人或人工轉位。

適用場景：機床上下料（一臺機器人服務 2-3 臺機床）、雙工位焊接（一側焊接、一側裝卸工件）、大型構件兩面加工、空間受限無法鋪設長地軌的車間。

常見規格：懸臂長度 1-6m，額定負載 300kg-3000kg，回轉角度可選 180°、270°、360°。

懸臂選型要看哪些關鍵參數？

選型順序是先算負載，再定回轉半徑，最后核精度與剛性。

負載匹配：懸臂額定負載應 ≥ 機器人本體 + 末端工具（焊槍/夾具）+ 工件總重的 1.3-1.5 倍。負載越大，懸臂梁截面與立柱直徑相應加大。

回轉半徑：以立柱中心到最遠工位邊緣的距離為準，并預留機器人臂展補償量。注意懸臂末端還有機器人自身臂展（1.4-2.7m），半徑不必冗余過大。

回轉精度：普通搬運/焊接 ±0.1mm 即可；配合視覺定位或機加場景建議 ±0.05mm，需選用高精度回轉支承 + 全閉環伺服。

剛性與撓度：滿載時懸臂末端撓度一般控制在 總長的 1/1000 以內，否則機器人在極限位置精度下降。

驅動形式：伺服電機 + 減速機 + 回轉支承為主流；重載可選雙驅動消隙結構，消除回轉反向間隙。

懸臂和桁架、地軌/第七軸有什么區別？怎么搭配？

三者都是解決"機器人夠不著"的配套設備，區別在于運動維度與覆蓋方式。

懸臂：繞立柱做水平回轉，覆蓋扇形/環形區域。適合多工位環繞布局，占地小，無需長條地面空間。

桁架（龍門式）：機器人裝在橫梁上做直線移動（X/Y/Z），覆蓋矩形區域。適合機床列排布的上下料線，剛性最好、負載最大。

地軌/第七軸：機器人沿地面軌道直線行走，覆蓋長條區域。適合焊接長焊縫、大構件，行程可做到 30m 以上。

組合用法：大型產線常組合使用——桁架橫移換工位 + 末端機器人自帶變位機翻轉工件；或地軌行走 + 工位內配頭尾座變位機，實現五軸聯動焊接。

選擇原則：環形多工位選懸臂，直線多機床選桁架，長行程焊接選地軌；預算與地面條件受限時，懸臂是占地最小的方案。

懸臂安裝與使用中有哪些常見誤區？

懸臂出問題多出在基礎、配重與線纜三處。

地基強度不足：立柱底部承受傾覆力矩，地基需按懸臂滿載 + 最大偏載做螺栓群與混凝土驗算，不能用普通設備地基標準。

忽略偏載工況：機器人在懸臂最遠端滿速運動時動載系數可達 1.5-2 倍，選型時要按動載荷而非靜載荷校核。

電纜處理不當：懸臂 360° 連續回轉必須配滑環，只做 ±180° 擺動可用拖鏈；不裝滑環強制連續回轉會絞斷電纜。

未做回轉原點標定：安裝后需用杠桿表或激光標定回轉原點與重復定位精度，并定期復檢回轉支承間隙。

忽視維護周期：回轉支承潤滑一般每 500-1000 小時補充一次，粉塵/焊接環境應縮短一半周期。

集成商采購懸臂的行動清單

按清單一次性給全參數，可避免方案反復。

提供機器人型號與總重：含本體重量、末端工具重量與工件最大重量。

給出工位布局圖：標明各工位相對立柱中心的距離與角度，用于確定回轉半徑與角度。

明確節拍要求：工位切換時間決定回轉速度與加減速度，一般切換時間 3-8 秒。

確認回轉范圍：180°/270°/360° 直接影響是否配滑環與限位方式。

評估現場條件：地基承載、上方有無行車/管線干涉、地面平整度。

索要技術資料：三維圖、撓度計算書、回轉精度檢測方法、電氣接口清單與驗收標準。

確認交期：常規懸臂交期約 30-45 天，重載或 6m 以上長懸臂定制件可能 60 天以上，具體以實際測算為準。

核心總結

機器人懸臂通過繞立柱回轉，讓一臺機器人覆蓋多個工位，是占地最小、布局最靈活的機器人配套設備。選型核心是按動載荷校核負載（1.3-1.5 倍安全系數）、按最遠工位確定回轉半徑、按工藝要求選擇回轉精度。與桁架、地軌的區別在于運動維度：環形多工位選懸臂，直線多機床選桁架，長行程焊接選地軌。采購時把機器人型號、工位布局圖、節拍與現場地基條件一次給全，配套廠家才能直接出可落地的方案與報價。
