一、桁架機械手適合哪些場景？

桁架機械手是安裝在桁架框架上的直角坐標運動系統，通過 X/Y/Z 三軸直線運動實現空間內任意點位定位，適合中等負載的抓取、搬運與上下料。

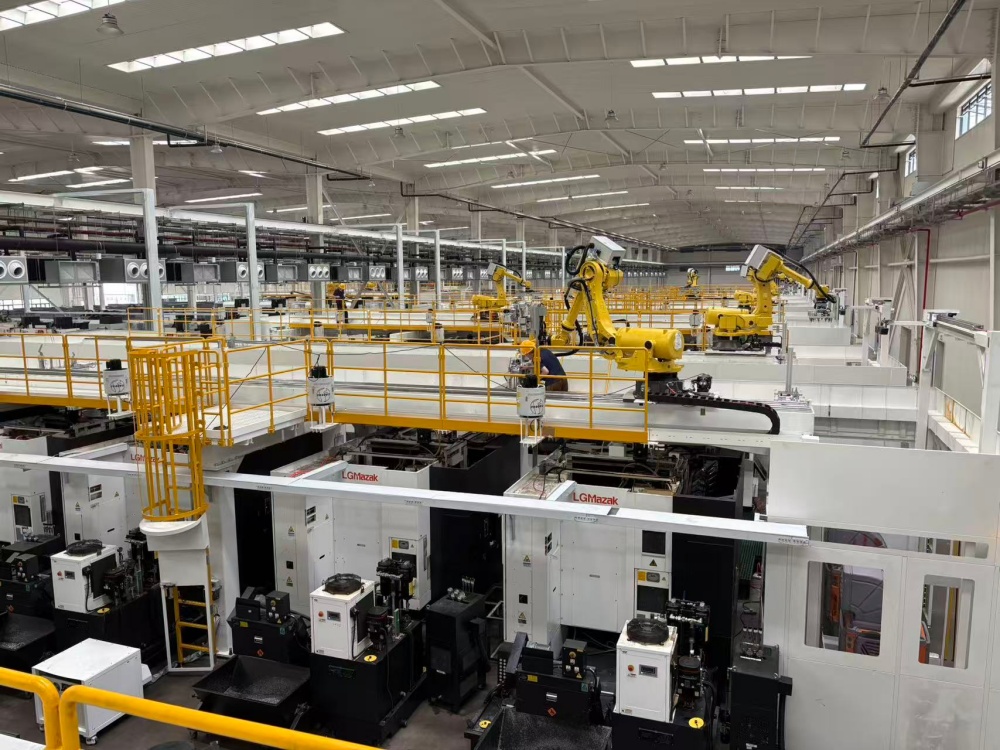

• 機床上下料：車床、加工中心、數控機床自動上下料，桁架橫跨機床頂部，不占地面空間

• 產線物料銜接：工位間工件傳遞、碼垛入位，桁架跨多工位運行，替代人工搬運

• 中等負載（5～500kg）搬運：超過 500kg 建議考慮龍門架或?qū)Ｓ冒徇\(yùn)方案，桁架優勢區間在輕中載

• 空間受限場景：地面空間緊張、需要頂部走線的車間，桁架利用上方空間，不干擾地面物流

提示：桁架機械手和龍門架的核心區別——桁架本身是運動系統（X/Y/Z 滑臺），龍門架是承載結構（上面裝六軸機器人）。桁架適合點對點搬運，龍門架適合復雜姿態焊接。負載超過 500kg 或需要多姿態加工，選龍門架。

二、行程、負載與精度三參數怎么定？

三個參數是桁架機械手報價和選型的核心，集成商做方案時缺一不可。

1. 行程

• X 軸行程決定覆蓋工位數量，按工位間距 × 工位數 + 余量核算

• Y 軸行程按工件跨距與抓取范圍定，通常 1～3m

• Z 軸行程按升降高度需求定，上下料場景一般 0.5～1.5m

• 行程每增加 1m，橫梁剛性要求與制造成本顯著上升，不要盲目加余量

2. 負載

• 名義負載 = 工件重量 + 夾具重量 + 末端執行器重量

• 動態工況按安全系數核算：垂直軸按負載 ×1.3，水平軸按慣性負載核算驅動扭矩

• 桁架常規負載區間 5～500kg，超過 500kg 應評估是否改用龍門架方案

3. 定位精度

• 常規上下料：重復定位精度 ±0.1mm 足夠

• 精密裝配 / 檢測：需 ±0.05mm 級，驅動升級為滾珠絲杠 + 高精度導軌

• 精度每提升一個量級，成本上升明顯，按工藝需求選型不要過度設計

三、桁架機械手和龍門架、地軌有什么區別？

集成商做方案時常在桁架、龍門架與地軌三種配套方式之間選擇，三者結構、負載與適用場景各有定位。

• 桁架 vs 龍門架：桁架是直角坐標運動系統（本身即機器人），負載 5～500kg，適合點對點搬運；龍門架是承載結構（裝六軸機器人），負載可達數噸，適合復雜姿態焊接與重載搬運

• 桁架 vs 地軌（第七軸）：地軌是給六軸機器人擴展行走行程的導軌，運動自由度更多（六軸 + 直線），適合需要末端執行工藝（焊接、噴涂）的長行程場景；桁架只做 XYZ 搬運，不帶工藝執行功能

• 價格對比：同等行程下，桁架機械手通常比龍門架低 30%～50%，比地軌 + 機器人方案也更低，但功能范圍更窄

• 選型邏輯：只搬運不加工選桁架；需要末端焊接 / 裝配工藝選地軌 + 機器人或龍門架

四、桁架機械手定制流程與交期多久？

桁架屬非標定制設備，從需求到驗收一般經歷五個階段，整體交付周期比龍門架更短。

1. 需求確認——工件參數、節拍要求、工位布局、安裝空間與接口尺寸，集成商提供產線布局圖

1. 方案設計——出桁架結構圖、行程與負載核算書、驅動與導軌選型表，與集成商確認后凍結方案

1. 制造與預裝——鋁型材 / 鋼結構件加工、導軌與齒條 / 絲杠安裝、廠內預組裝跑合測試

1. 現場安裝調試——桁架吊裝、精度校準、與機床 / 產線接口對接、節拍聯調

1. 驗收交付——精度驗收?qǐng)?bào)告、操作培訓、備件清單與售后條款確認

整體交付周期一般 6～12 周，結構更輕、制造更標準化，比龍門架周期短約 30%。超長行程（X 軸 10m 以上）可能延長至 14 周。

核心總結

桁架機械手選型三要素：定行程（決定覆蓋范圍與結構尺寸）、定負載（決定導軌與驅動規格）、定精度（決定制造成本）。常規上下料 ±0.1mm 足夠，不要盲目追高精度。桁架適合 5～500kg 中等負載搬運，超過 500kg 選龍門架，需要末端焊接 / 裝配工藝選地軌 + 機器人。價格區間 8 萬～60 萬元，交期 6～12 周，比龍門架更輕更快，是產線物料銜接的高性價比選擇。

常見問題（FAQ）

Q：桁架機械手多少錢？A：常見 8 萬～60 萬元，按軸數、行程與負載定制報價，三軸標準型 8～20 萬元，長行程重載型可達數十萬元，具體以實際測算為準。

Q：桁架機械手和龍門架有什么區別？A：桁架本身是直角坐標運動系統，負載 5～500kg 適合搬運；龍門架是承載結構裝六軸機器人，負載可達數噸適合焊接，兩者結構與適用場景不同。

Q：桁架機械手定位精度多少？A：常規上下料 ±0.1mm 可滿足；精密裝配需 ±0.05mm 級，成本明顯上升，按工藝需求選型即可。

Q：桁架機械手交期多久？A：一般 6～12 周，含方案設計、制造、廠內預裝、現場安裝調試與驗收，比龍門架周期短約 30%。
