下面把每一環的關鍵點和選型參數講清楚——五條線都得壓住，任何一條松了，0.05 都懸。

一、機械結構（地基級精度）

地軌動輒幾米長，機械剛性是兜底的：

軌體鑄件時效處理：鑄鐵/鋼件基座必須經過自然時效或人工時效（振動時效），否則殘余應力釋放后軌體慢慢變形，0.05 會被吃掉。大型件建議二次時效（粗加工前后各一次）。
直線導軌精度等級：選 UP 級（超高精密）或至少 H 級。導軌本身的行走平行度直接決定重復定位的下限——低等級導軌滾道誤差就是幾十微米量級，再怎么閉環補償也補不干凈。
安裝基面平面度 ≤0.02mm/m：導軌安裝基準面（軌體上平面）的平面度必須精刨/精銑到位，否則上導軌時被強行壓平，內部應力會讓滾珠/滾柱跑偏。

地軌分齒輪齒條和滾珠絲杠兩種主流方案，長行程多用齒條：

齒輪齒條 5~6 級精度 / 絲杠 C3 級：齒條要選磨齒（齒面淬火+磨削）級別，絲杠選 C3（行程變動量 0.005mm/300mm）。便宜的銑齒齒條想都別想。
減速機背隙 ≤1 弧分或雙齒輪消隙：背隙是重復定位的死敵。齒條驅動務必用雙齒輪預緊消隙（兩個小齒輪反向彈簧預壓）或低背隙行星減速機（≤1 arcmin）。1 弧分在 50mm 節圓上約 0.015mm，可控；普通 3~5 弧分的減速機就超標了。
剛性聯軸器：電機到減速機用剛性膜片/脹緊套聯軸器，別用彈性聯軸器——彈性件本身就是間隙和扭轉柔度來源。

做 ±0.05，全閉環基本是必須的，靠半閉環（電機編碼器）壓不住機械累計誤差：

全閉環控制：加光柵尺（如海德漢/雷尼紹，分辨率亞微米級）或激光干涉儀直接讀拖板實際位置。絲杠/齒條的螺距誤差、熱伸長、磨損，閉環都能吃掉。這是單項最關鍵的措施。
伺服編碼器 ≥17bit 絕對值：電機端用高分辨率絕對值編碼器，配合全閉環做雙反饋；位置環分辨率要遠高于目標精度（0.05mm，編碼器至少到微米級）。
位置環增益匹配 + 前饋補償：位置環增益調到各軸一致（保證軌跡跟隨），加重力/摩擦前饋減少動態跟隨誤差。增益太低跟隨滯后大、太高易振蕩，需用激光干涉儀做頻響整定。
反向間隙補償：換向時的死區用系統反向間隙補償參數補掉（齒條方案尤其重要）。

裝得不對，前面全白費：

水平度精調 + 環氧灌漿錨固：地軌調平到 0.02mm/m 后，底座下方灌環氧漿料（或高強度無收縮灌漿料）錨固到地基，防止運行中微動。調平塊長期受力會蠕變，灌漿才能鎖死。
激光準直建立基準：用激光準直儀建立全長直線基準，分段校準導軌直線度，按補償曲線精修安裝面。
螺距/齒距誤差補償表：用激光干涉儀沿全程打點，把每個位置的系統性誤差寫入數控系統的補償表（絲杠補償/齒條分段補償）。這一步能把"系統性誤差"削掉一大塊，剩下的隨機分量才落在 0.05 內。

0.05 是"出廠調出來"的，能不能"用得住"看維護：

定期潤滑 + 防護罩密封：導軌、齒條/絲杠要按周期自動潤滑；全封閉伸縮防護罩防鐵屑粉塵進入滾道——一顆鐵屑壓痕就能讓某點重復定位漂移幾十微米。
磨損監測 + 周期重標定：定期用激光干涉儀復測全程定位精度，磨損或溫變漂移超閾值就重新做補償表標定。
車間溫控：鋼的熱膨脹系數約 12μm/(m·℃)，3 米地軌溫差 1℃ 就漂 0.036mm——溫控對長地軌是剛需。建議車間恒溫 20±2℃，精度更苛刻的場合上 ±1℃ 或加光柵尺熱膨脹補償。

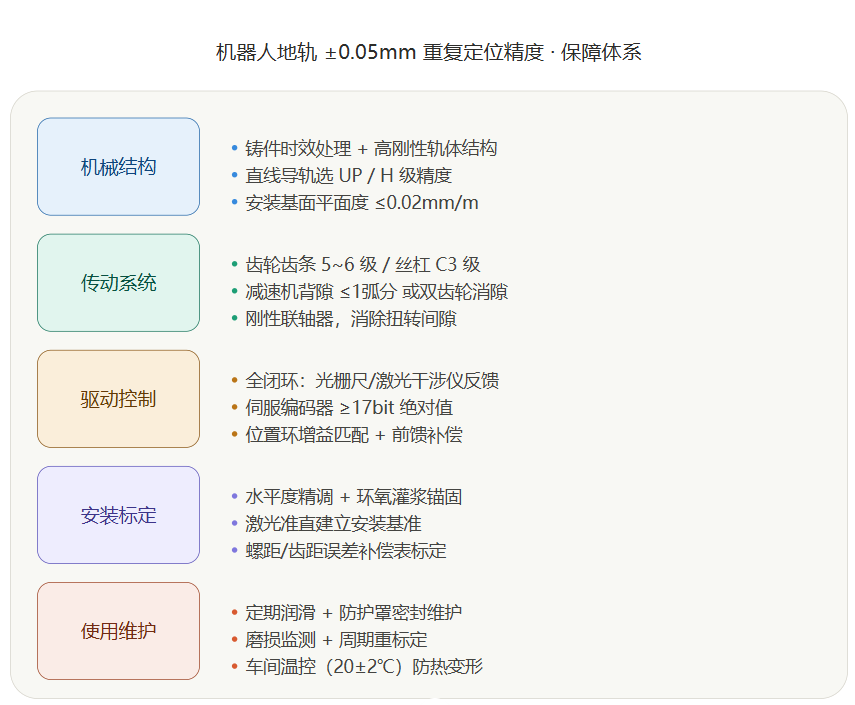

一句話總結：±0.05 的地軌 = 高等級導軌/磨齒齒條 + 全閉環光柵尺 + 雙齒輪消隙 + 灌漿錨固 + 誤差補償表 + 恒溫。其中全閉環和消隙是兩條命脈，缺一個都到不了 0.05。

如果你這條地軌是具體某個配置（行程多長、齒條還是絲杠、帶不帶尾座/翻轉機構），告訴我，我可以針對性給你推薦選型和參數。
