焊接變位機選型完全指南：5個關鍵參數與3大常見誤區

發布時間:

2026-08-12

一、為什么焊接變位機選對了，焊接效率能翻倍？

很多企業在采購焊接自動化設備時，往往會把預算大頭放在焊接機器人上，卻對焊接變位機（也叫焊接回轉臺、焊接翻轉臺）的重視不夠。實際上，一臺匹配得當的變位機，能讓焊接機器人的工作節拍提升30%以上，焊縫一次合格率也能顯著提高。

簡單理解：焊接變位機的核心作用就是把工件送到最適合焊接的角度。無論機器人焊接還是人工焊接，焊接位置直接影響焊縫質量、飛濺控制和勞動強度。如果工件只能平放，機器人只能做 overhead（仰焊）或者 flat（平焊），很多位置焊縫質量不穩定。而變位機通過水平回轉和翻轉傾斜，能把工件調整到船形焊（角焊縫最佳位置）或平焊位置，這對接頭強度、成形美觀、減少缺陷至關重要。

二、焊接變位機是什么？分哪幾類？

1. 按自由度劃分

類型	運動方式	適用場景	優點	缺點
單回轉變位機	只有水平回轉	環縫、法蘭管焊	結構簡單、成本低	無法調整傾斜角度

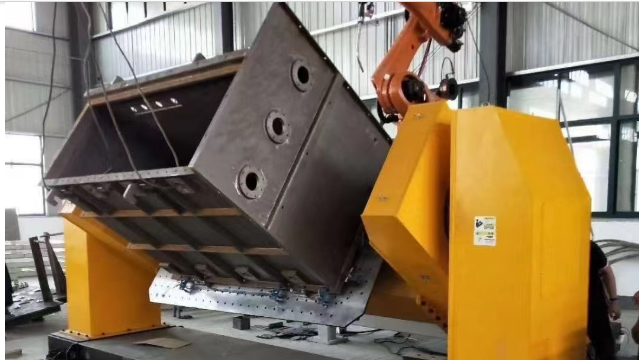

雙回轉變位機	水平回轉 + 垂直翻轉	箱體、車架、鋼結構	通用性強，最常用	比單軸稍貴，負載選型要留余量

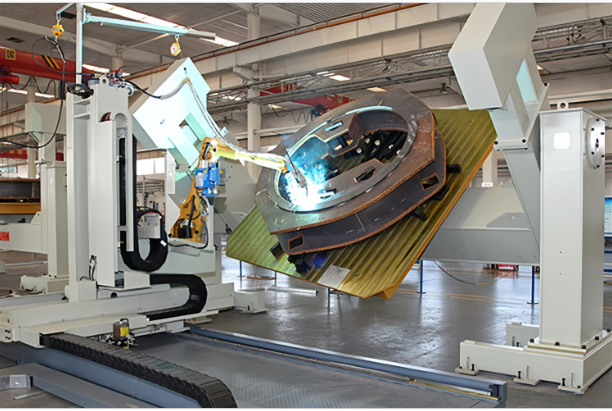

三回轉變位機	水平回轉 + 垂直翻轉 + 水平移動	大型異形件、復雜焊縫	覆蓋所有位姿	價格較高，結構復雜
L型 / 頭尾架式	兩端固定長工件，同步翻轉	軸類、管類、長焊縫	穩定支撐超長工件	工件長度有限制，工裝夾具需設計

2. 按動力源劃分

伺服電機驅動：精度高，可以和機器人做全閉環聯動，適合高精度焊接。
交流變頻電機：性價比方案，定位精度比伺服略差，但能滿足大多數焊接場景。

3. 按負載能力劃分

從幾百公斤到數十噸都有，常見區間：500kg、1t、2t、3t、5t、10t。注意：負載能力不是工件的裸重，而是工件加上工裝夾具、電纜、管線等所有附加負載的總重——選型時要留20%-30%余量，否則電機長期滿負荷運轉，會縮短壽命并影響定位精度。

三、焊接變位機選型的5個關鍵參數

這5個參數，直接決定設備能不能在你的車間"干好活"。

參數1：額定負載（Rated Load）定義：變位機能夠安全翻轉和回轉的最大工件總重量（含工裝夾具）。
選型口訣：工件裸重 + 工裝夾具 + 管線/電纜 ≈ 額定負載 × 0.7-0.8
常見誤區：有些廠家標的是極限負載，不是持續工作負載。問清楚廠家是"最大工作負載"還是"峰值負載"，兩者通常相差15%-20%。
新寶參考：新寶機器人科技焊接變位機標準系列覆蓋 500kg-10t，可按非標定制更大負載，2萬㎡生產基地支持全鏈條自產，交期有保障。

參數2：工作臺尺寸與回轉直徑（Table Size & Swing Diameter）工作臺臺面尺寸決定了工件底座能做多大；回轉直徑（Swing Diameter）是工件在翻轉時不會碰到地面的最大外接圓直徑。
工作臺T型槽間距和尺寸，是否與你現有工裝夾具兼容？
回轉直徑必須 > 工件最大對角線 + 工裝夾具高度。如果空間不夠，翻轉時工件會撞地，這是車間最頭疼的安全隱患。
如果有大型不規則箱體，建議選雙回轉變位機，且翻轉中心要設計在工件重心附近，否則傾斜后偏載力矩大，電機和減速機負擔會劇增。

參數3：翻轉角度與速度（Tilt Angle & Speed）翻轉角度：常見的雙回轉變位機翻轉角度為0°-90°或0°-135°。如果需要把工件翻到180°（雙面焊接），需要選三回轉變位機或L型雙工位方案。
回轉速度：焊接回轉臺的水平回轉速度一般0.1-2 rpm。如果是配合機器人做環縫焊接，轉速需要連續可調且穩速——速度波動太大會直接反映在焊縫寬度上。
翻轉速度： flipping 速度不宜太快，否則工件慣性沖擊大，也會帶動焊縫位置漂移。高端變位機翻轉速度會在最后5°做減速緩沖。

參數4：重復定位精度（Repeatability / Positioning Accuracy）定義：工件多次翻轉后，回到同一個焊接位置時，位置偏差的最大值。
為什么重要：如果變位機每次翻轉后位置都不一樣，機器人焊接軌跡就會偏，導致焊縫時好時壞。尤其是在多道焊、多層焊的場景中，精度差直接決定成品率。
行業標準：一般焊接變位機重復定位精度在 ±0.5mm-±1.0mm 可以應付大多數弧焊。如果配合激光焊接、TIG 精密焊，則需要 ±0.1mm-±0.3mm 級別。
新寶能力：新寶機器人科技采用斜齒研磨齒條+精密減速機，配合伺服控制系統，可實現微米級定位精度（具體精度因型號和工況不同），能滿足汽車焊裝、精密工程機械焊接等高標準需求。

參數5：控制系統與聯動接口（Control System & Interface）手動控制 vs 聯動控制：簡單的焊接翻轉臺可以只用腳踏或手操盒控制。但如果與焊接機器人聯動，變位機必須支持機器人發出的實時位置信號（如 EtherCAT、DeviceNet、I/O 聯動）。
關鍵問題：你的機器人品牌（ABB、KUKA、FANUC、Yaskawa、國產）用的什么總線協議？變位機廠家能不能直接適配？別等裝上了才發現通訊不上。

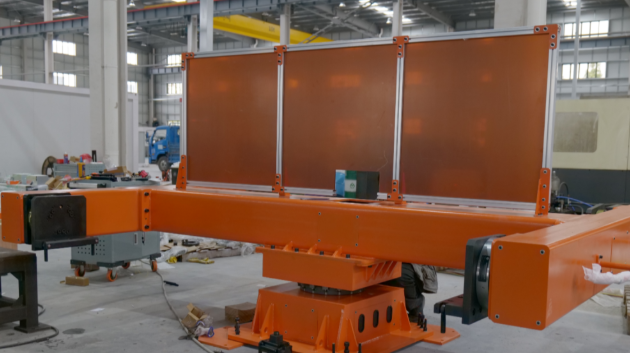

編程邏輯：現在的焊接機器人工作站大多是"變位機翻轉一次，機器人焊接一次"的循環。雙工位方案（一個工位裝件，一個工位焊接）能最大化設備利用率，把停機輔助時間降到最低。

參數速查表（可直接復制到選型需求單）

參數	你需要填寫的數值	廠家需要承諾的數值	風險提示
額定負載	_______ kg（含工裝夾具）	持續工作負載 ≥	區分峰值/持續負載
工作臺尺寸	_______ mm × _______ mm	T型槽規格匹配	是否兼容現有夾具
回轉直徑	_______ mm（工件最大外接）	變位機設計Swing ≥	翻轉是否撞地面
翻轉角度	0°- _______ °	實際可達角度 ≥	是否需要雙工位
定位精度	要求 ± _______ mm	重復定位精度 ≤	直接影響焊縫合格率
控制接口	機器人品牌/協議：______	支持總線類型	提前測試通訊

四、3個最常見的踩坑點（采購前必看）

坑1：只看單價，不看總擁有成本（TCO）

焊接變位機不是快消品，設計壽命通常在10年以上。低價設備可能用的是普通齒輪而非研磨齒條、普通電機而非伺服閉環，買的時候便宜3萬，后期維護、換件、停機損失可能超過10萬。建議在比價時，讓廠家提供核心部件（減速機、電機、軸承、齒條）的品牌和質保年限，并寫入合同。

坑2：忽略了工裝夾具的適配成本

很多采購只盯著變位機本身，忘了變位機只是"底座"，真正干活的是上面的工裝夾具。如果變位機工作臺間距、定位孔、T型槽跟你現有夾具不匹配，重新設計一套工裝夾具的費用可能比變位機本身還貴。建議：把變位機工作臺的接口圖紙和現有工裝夾具圖紙提前給廠家，確認兼容性，或讓廠家一并提供配套工裝夾具方案。

坑3：沒有預留"產線升級空間"

今天只焊一種工件，不代表3年后不焊新品種。如果變位機負載、臺面尺寸只按當前工件剛好設計，未來稍微大一點的工件就上不了。建議選型時，負載余量至少留20%-30%；臺面尺寸比當前工件大1-2個規格；控制系統選帶可擴展I/O和開放通訊協議的，以后加傳感器、加視覺系統都方便。

五、不同行業，焊接變位機怎么選？

行業	典型工件	推薦變位機類型	關鍵參數	特殊需求
汽車焊裝	白車身、排氣管、座椅骨架	雙回轉變位機 / 三回轉變位機	重復定位精度 ≤ ±0.3mm	機器人聯動節拍匹配、雙工位
工程機械	車架、轉臺、臂架、挖斗	重載雙回轉變位機（2t-10t）	大負載、大回轉直徑	長焊縫一次成型、抗焊接飛濺涂層
鋼結構	H型鋼、箱型梁、桁架	頭尾架式 / L型變位機	超長工件支撐（3m-20m）	拼接間隙調整、多點支撐
壓力容器	筒體、封頭、管板	滾輪架 + 單回轉變位機	筒體自動環縫焊	同心度調整、縱縫/環縫切換
一般金屬加工	箱體、法蘭、管件	單回轉變位機 / 雙回轉變位機	性價比優先	快速換工裝夾具
