L型變位機，大負載L型變位機
- 產品名稱：L型變位機，大負載L型變位機
- 制造廠家： 新寶智能
產品詳情
L型變位機，大負載L型變位機L型變位機，大負載L型變位機
L型變位機，大負載L型變位機是一種經典的焊接輔助設備，因其結構緊湊、工作空間開敞，在自動化焊接領域應用非常廣泛。其核心作用是通過兩個旋轉軸，將工件調整到
最理想的焊接或裝配姿態，從而保證焊接質量、提升效率。下面為你詳細介紹它的各個方面。
L型變位機，大負載L型變位機它主要由底座、L型旋轉座和旋轉工作盤三大部分構成。
· 第一軸（回轉軸）：位于底座，驅動整個L型臂在水平方向做±360°連續旋轉，實現工件的大范圍回轉。
· 第二軸（翻轉軸）：位于L型臂末端，驅動工作盤做垂直方向的±180°翻轉，實現工件的傾斜。
· L型結構：這種設計使操作區域非常開敞，極大方便了工件的裝卸和機器人焊接作業。
· 驅動系統：普遍采用交流伺服電機配合高精度RV減速機，確保運行速度快、定位準、運行穩。
L型變位機，大負載L型變位機核心特點與優勢：
1. 雙軸協同，可達性極佳：兩個旋轉軸協同運動，可使工件上任何復雜的空間曲線焊縫，都能被調整到最有利的平焊或船形焊位置，這是保證高質量焊接的關鍵。
2. 結構穩定，精度高：機身多由優質鋼板焊接并經退火處理以消除內應力，確保長期使用不變形。配合精密傳動部件，重復定位精度可達±0.05mm至±0.1mm。
3. 開放性好，易于集成：L型設計提供了寬闊的操作空間，便于工件吊裝和焊接。工作盤上的標準螺紋孔或T型槽，方便快速安裝各種工裝。
4. 自動化與柔性高：可作為機器人的外部軸，由同一控制器協同驅動，實現聯動。可編程以適應多品種、小批量生產，柔性高。
選擇變位機時，通常需要關注以下核心參數：
參數類別 典型數值范圍 說明
額定負載 50kg - 10,000kg+ 變位機最重要的參數，決定了能承載的工件最大重量。
翻轉角度 (第二軸) 通常為 ±135° 至 ±185° 決定了工件可以傾斜的最大角度，常見為±180°。
回轉角度 (第一軸) 通常為 ±360° (可連續旋轉) 決定了工件在水平面內的旋轉范圍，可實現無限旋轉。
重復定位精度 ±0.02mm 至 ±0.1mm 變位機多次回到同一位置的精度，是衡量設備精度的關鍵指標。
最大回轉/翻轉速度 回轉：70-118°/s；翻轉：34-44.5°/s 決定了變位機的動作速度，影響生產效率。
L型變位機，大負載L型變位機應用領域
· 工程機械：挖掘機動臂、裝載機鏟斗等大型結構件的焊接。
· 汽車制造：副車架、控制臂等零部件的機器人自動化焊接。
· 船舶制造：船體分段、大型容器等重型工件的焊接。
· 管道容器：法蘭、管件接頭等鋼結構件的環縫焊接。
· 一般工業：各類機械零部件裝配、切割、噴涂等。
L型變位機，大負載L型變位機選型時建議按以下步驟評估：
1. 明確負載與工件尺寸：根據工件重量、重心位置和回轉直徑，選擇負載能力足夠的型號。慣量匹配也很關鍵，需確保總慣量在電機允許范圍內。
2. 確定精度與速度要求：高精度焊接應關注重復定位精度；效率優先則應考慮回轉速度。
3. 確認控制與集成方式：確定變位機是由機器人控制系統直接控制（作為外部軸），還是使用獨立的控制器，并確保通信協議兼容。
4. 評估結構與工裝需求：根據工件形狀和裝夾方式，選擇合適的工作盤規格，并確認是否需要中空出線等功能。
5. 考慮預算與品牌：在滿足技術要求的前提下，選擇有良好售后服務的品牌。
L型雙軸變位機是提升焊接質量與效率的核心設備，通過其緊湊的L型結構和雙軸協同運動，為復雜工件的自動化焊接提供了理想的解決方案。選型時，建議你從自身
具體的工件和工藝需求出發，綜合考慮負載、精度、控制方式和成本，并與專業的集成商進行深入溝通，以確保獲得最佳的方案。

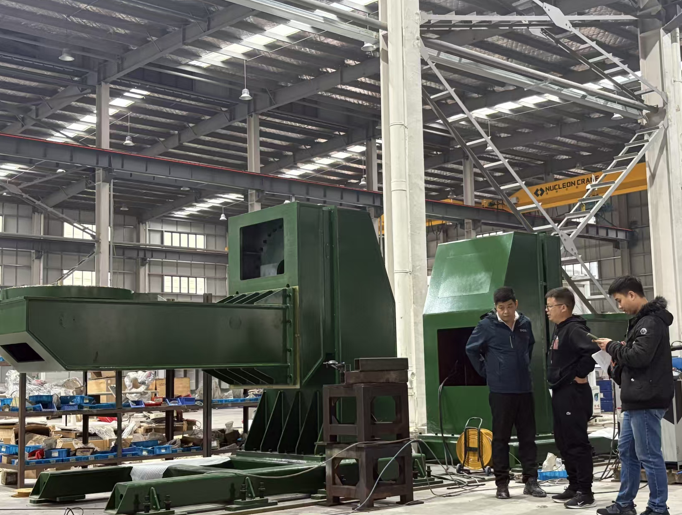

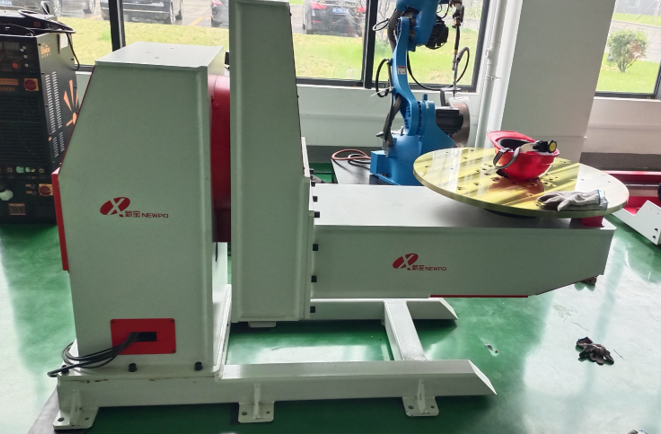

產品圖片：
