產品詳情

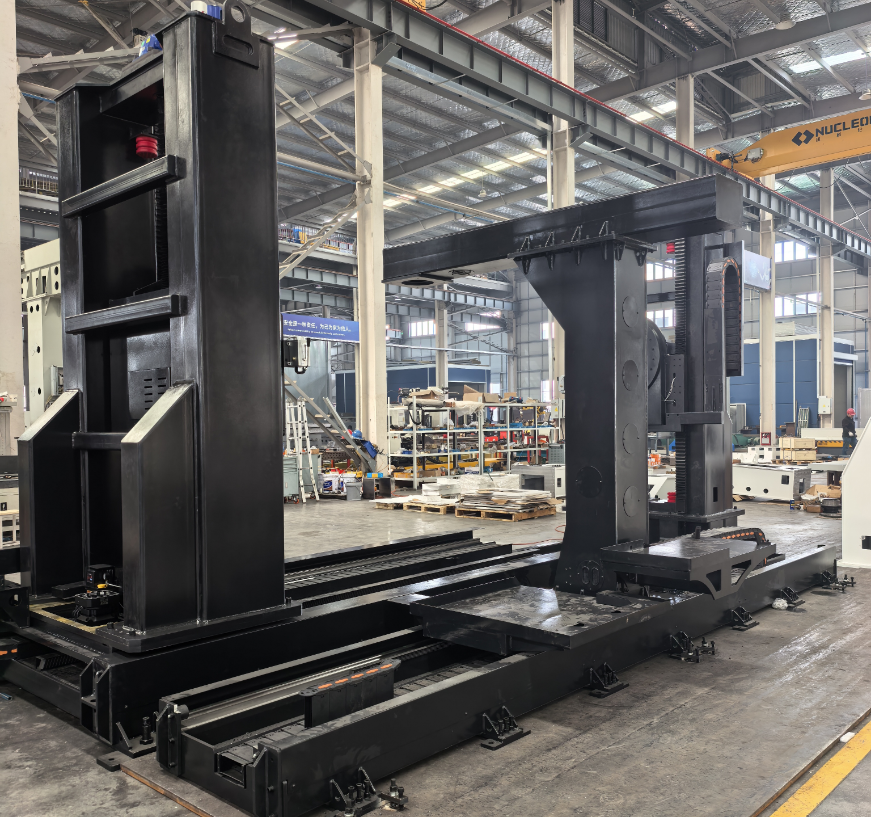

懸臂升降變位機工作站是為處理大型、重型或不規則工件而設計的自動化解決方案。它通過將工件在三維空間內移動、
翻轉和旋轉，輔助焊接機器人實現全方位作業，從而在工程機械、船舶、風電等領域扮演著關鍵角色。其核心設備是
集成在工作站中的懸臂升降變位機。
結構組成
它通常由以下幾部分構成（具體配置會根據實際需求靈活組合）：
· 機器人系統：工作站的核心執行單元，完成焊接等工藝任務。
· 懸臂升降變位機：承載工件并實現姿態變換，是工作站的“多面手”。
· 移動/固定基座：支撐變位機和工件，并允許變位機在軌道上移動以適應不同長度工件。
· 集成控制系統：實現機器人、變位機等所有設備的協同控制與通信。
· 輔助設備：包括焊接電源、工裝夾具、清槍剪絲裝置及安全防護系統等。
? 核心工作流程
一個典型的作業流程如下：
1. 工件裝夾：人工或自動將工件吊裝到變位機上并夾緊。
2. 協同作業：機器人焊接，變位機配合翻轉工件到最佳位置，實現“機器人動、工件配合動”的協同作業。
3. 完成下料：所有焊縫焊完后，機器人返回原點，人工卸下工件。
? 主要技術參數
選擇變位機時，需要關注的核心參數（基于昆睿RDSL-XX等機型舉例）包括：
· 額定負載：決定能承載的工件最大重量，根據需求可選范圍覆蓋500kg至5000kg。
· 升降行程：工件垂直方向的最大移動距離，最大可達2000mm。
· 傾翻/旋轉范圍：決定工件姿態的調整能力，傾翻范圍通常為±180°，旋轉范圍可實現±360°（N×360°）連續旋轉。
· 重復定位精度：衡量變位機精度的關鍵指標，機器人焊接應用中精度通常要求≤±0.1mm。
? 結構特點與優勢
· 核心在于“升降”：通過伺服電機與絲杠等機構驅動懸臂升降，有效彌補機器人臂展不足，實現對超長工件的覆蓋（如長達8米）。
· 多軸協同，可達性極佳：通過升降、翻轉和旋轉的組合，理論上能將工件任何表面調整到最佳作業位置。
· 開放式結構：源自“L型”和“C型”設計，操作空間開敞，便于大型工件吊裝及機器人作業。
· 高剛性重載能力：主體采用高強度鋼材焊接并經過熱處理，確保承載重型工件時結構穩定不抖動。
· 高度集成與協同：通過Profinet、EtherCAT等總線與機器人控制系統深度集成，實現精準聯動。
? 主要應用領域
· 工程機械：挖掘機動臂、裝載機鏟斗等大型復雜結構件的焊接。
· 鋼結構/型鋼：H型鋼、箱型梁等長條型工件的筋板焊接，優勢非常明顯。
· 風電設備：風電塔筒、底座等重型工件的焊接。
· 船舶制造：船體分段、大型容器等重型工件的焊接。
· 航空航天：對精度要求極高的航發部件裝配。
? 選型指南
選型時建議按以下步驟評估：
1. 明確負載與工件尺寸：根據工件重量（建議預留20%-30% 余量）、回轉直徑和長度，確定所需負載能力及升降/行走行程。
2. 確定功能需求：明確實現哪些動作（升降、翻轉、旋轉），以及是用于焊接（需低速穩定）還是裝配搬運。
3. 確認精度要求：高精度焊接應重點關注重復定位精度（如≤±0.1mm）。
4. 評估控制與集成方式：確認變位機由機器人控制系統直接控制，并使用EtherCAT、Profinet等兼容的通信協議。
5. 考察核心部件質量：要求供應商明確伺服電機、精密減速機等關鍵件的品牌，并提供質檢報告。
? 未來發展趨勢
· 智能化控制：融合AI視覺識別和高精度傳感器，實現工件自動識別和最優變位路徑生成。
· 高精度與高效化：采用伺服電機+精密減速器組合，定位精度可達±0.01°。
· 模塊化設計：將核心部件設計為標準化模塊，用戶可靈活組合，滿足多品種生產需求，并簡化后期維護。
· 全流程協同：通過工業以太網與機器人等設備實時通信，成為“生產流程協同者”，尤其在新能源等領域作用關鍵。
總的來說，懸臂升降變位機是處理大型、異形工件的利器。選型的核心是精準匹配您的具體工件和工藝需求。為了幫你縮小選型范圍，
方便透露一下你們主要焊接的工件大概有多重、多長嗎？我可以根據你的具體情況，幫你評估一下適合的負載規格和行程要求～
